Jedno bežné obehové čerpadlo s príkonom do 93 W utiahne AVANSA 300 W, s rezervou na rozbeh a elektroniku kotla je istejší AVANSA 500 W. Pre dve menšie čerpadlá sa hodí 700 W, pre tri 1050 W. Nižšie nájdete rozhodovaciu tabuľku, pravidlá výberu batérie a vzorec doby zálohy.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Záložný zdroj (UPS) pre kotol na tuhé palivo nemusí napájať celý dom. Stačí, aby pri výpadku prúdu udržal v chode obehové čerpadlo a zariadenie, ktoré ho riadi – termostat alebo riadiacu jednotku kotla. Výber modelu sa preto riadi jediným číslom: súčtom príkonov týchto spotrebičov.
Hodnoty vychádzajú z odporúčaného súčtu spotrebičov, ktorý výrobca uvádza pre každý model: 300 W cca 150 W, 500 W cca 250 W, 700 W cca 350 W a 1050 W cca 500 W. Obehové čerpadlo je motor a pri rozbehu potrebuje až dvojnásobok svojho príkonu, preto výrobca odporúča zaťažiť zdroj čerpadlami najviac na 50 % výkonu. Pri modeli 300 W odporúčaný súčet výrobca neuvádza – 150 W vychádza z toho istého pravidla.
V tabuľkách nižšie preto uvádzame dva stĺpce: minimum (súčet príkonov nepresiahne odporúčaný súčet modelu) a odporúčanie s rezervou (dvojnásobok súčtu sa ešte zmestí do odporúčaného súčtu). Rezervu oceníte najmä vtedy, keď príkon elektroniky kotla poznáte len približne.
Súčet príkonov je počítaný pre najvyšší výkonový stupeň čerpadla. Doba zálohy je vypočítaná vzorcom z kalkulačky (kapacita × napätie × 0,8 × 0,8 ÷ (príkon + 20 W vlastnej spotreby)) pre batériu zo zostavy odporúčaného modelu; pri modeli 1050 W pre dve batérie 100 Ah.
| Čo má pri výpadku bežať | Súčet príkonov | Minimum | Odporúčanie s rezervou na rozbeh | Orientačná záloha (batéria) |
|---|---|---|---|---|
| Jedno čerpadlo AVANSA 25/4/180 na najvyššom stupni | 71 W | AVANSA 300 W | AVANSA 300 W | 3 h 48 min (45 Ah) |
| AVANSA 25/4/180 + elektronika kotla (ilustračne 25 W) | 96 W | AVANSA 300 W | AVANSA 500 W | 3 h 03 min (46 Ah) |
| Jedno čerpadlo AVANSA 25/6/180 alebo 32/6/180 | 93 W | AVANSA 300 W | AVANSA 500 W | 3 h 08 min (46 Ah) |
| AVANSA 25/6/180 + elektronika kotla (ilustračne 25 W) | 118 W | AVANSA 300 W | AVANSA 500 W | 2 h 34 min (46 Ah) |
| Kotlový okruh 93 W + nabíjanie akumulačnej nádrže 71 W | 164 W | AVANSA 500 W | AVANSA 700 W | 2 h 18 min (55 Ah) |
| Dve čerpadlá po 93 W | 186 W | AVANSA 500 W | AVANSA 1050 W | 7 h 27 min (2 × 100 Ah) |
| Tri čerpadlá: 93 W + 71 W + 71 W | 235 W | AVANSA 500 W | AVANSA 1050 W | 6 h 01 min (2 × 100 Ah) |
| Jedno čerpadlo AVANSA 32/8/180 na najvyššom stupni | 270 W | AVANSA 700 W | nad rámec modelov – znížte stupeň alebo sa poraďte s technikom | – |
Príkon elektroniky kotla (25 W) je len ilustračný – skutočnú hodnotu nájdete na výrobnom štítku kotla. Doby zálohy sú horný odhad; za spoľahlivú považujte dobu zhruba o pätinu kratšiu. Pri položkách 2 až 4 vychádza minimum model 300 W, no po zohľadnení rozbehu čerpadla je vhodnejší 500 W.
Príkony sú z technických údajov čerpadiel pre tri rýchlostné stupne (od najnižšieho po najvyšší výkon). Model zdroja sa určuje podľa stupňa, na ktorom čerpadlo naozaj beží, ale rátajte s najvyšším, ak ho niekto neskôr prepne.
| Čerpadlo | Príkon (nízky / stredný / vysoký stupeň) | Minimum pri tomto stupni | S rezervou na rozbeh (× 2) |
|---|---|---|---|
| AVANSA 25/4/180 | 35 / 50 / 71 W | AVANSA 300 W | AVANSA 300 W |
| AVANSA 25/6/180 | 46 / 67 / 93 W | AVANSA 300 W | AVANSA 500 W |
| AVANSA 32/6/180 | 46 / 67 / 93 W | AVANSA 300 W | AVANSA 500 W |
| AVANSA 32/8/180 – najnižší výkon (150 W) | 150 / 210 / 270 W | AVANSA 300 W | AVANSA 700 W |
| AVANSA 32/8/180 – stredný výkon (210 W) | 150 / 210 / 270 W | AVANSA 500 W | AVANSA 1050 W |
| AVANSA 32/8/180 – najvyšší výkon (270 W) | 150 / 210 / 270 W | AVANSA 700 W | nad rámec modelov |
Model 32/8/180 je výrazne výkonnejší než ostatné: na najvyššom stupni (270 W) presahuje s rezervou na rozbeh aj odporúčaný súčet modelu 1050 W. Prevádzkujte ho na nižšom stupni, ak to vykurovacia sústava dovolí, alebo si rozmer overte v technickej podpore.
Pri výbere záložného zdroja na kotol sa často urobí rovnaká chyba: porovná sa príkon čerpadla s číslom na krabici. Pritom do výpočtu vstupuje niekoľko ďalších vecí.
Údaj vo VA je zdanlivý výkon a je vždy vyšší než použiteľný výkon vo wattoch – AVANSA 500 W má napríklad 800 VA. Model porovnávajte vždy podľa wattov.
Obehové čerpadlo má asynchrónny motor, ktorý pri rozbehu odoberá až dvojnásobok menovitého príkonu. Ak čerpadlo spína termostat, rozbieha sa pri výpadku opakovane. Preto má zdroj rezervu – a preto je v tabuľke aj stĺpec „s rezervou na rozbeh“.
Ak čerpadlo spína prípojný termostat alebo riadiaca jednotka kotla, musí byť na zdroji aj toto zariadenie – inak by pri výpadku čerpadlo nezopnulo. Jeho príkon sa pripočíta k čerpadlu. Ostatné spotrebiče (osvetlenie, router, počítač) na zdroj nepripájajte; každý watt navyše skracuje dobu zálohy.
Aj samotný zdroj potrebuje energiu – výrobca uvádza 22 W v kľudovom režime. Pri behu z batérie sa pripočíta k záťaži. Pri čerpadle s príkonom 46 W tvorí vlastná spotreba približne tretinu odberu, preto s ňou počíta aj naša kalkulačka doby zálohy.
Ak záťaž prekročí 110 % menovitého výkonu, zdroj začne prerušovane pípať a vypne sa. Výkon zdroja preto nedimenzujte tesne – čerpadlo by zostalo bez napájania presne vtedy, keď ho potrebuje.
Motor obehového čerpadla je navrhnutý na plynulý sínusový priebeh napätia z rozvodnej siete. Lacnejšie zdroje pri behu z batérie dodávajú len upravenú (schodovitú) sínusoidu, pri ktorej môže motor hlasnejšie bzučať, viac sa zahrievať a horšie sa rozbiehať. Pri krátkom výpadku to nepoznáte, pri niekoľkohodinovej prevádzke z batérie však áno.
Záložné zdroje AVANSA dodávajú pri behu z batérie čistú sínusoidu s výstupným napätím 207 – 241 V pri 50 – 60 Hz a regulátorom napätia AVR. Viac o tom, prečo na tvare napätia záleží, nájdete v časti čistá sínusoida na úvodnej stránke.
Záložný zdroj AVANSA pracuje len s externou batériou a jeho nabíjač je určený na olovené akumulátory. Gélové batérie výrobca neodporúča a lítiové (LiFePO4) k zdroju nepripájajte. Pri výbere sledujte predovšetkým kapacitu v Ah – tá určuje dobu zálohy. Štartovací prúd (napríklad 450 A) je druhoradý. Výrobca odporúča batériu s kapacitou 50 – 150 Ah, hornú hranicu určuje model: 300 W najviac 90 Ah, 500 W 120 Ah, 700 W 150 Ah a 1050 W dve batérie po najviac 120 Ah.
doba [h] = kapacita [Ah] × napätie [V] × 0,8 × 0,8 ÷ (príkon spotrebičov [W] + vlastná spotreba zdroja [W])
Prvý koeficient 0,8 je využiteľná kapacita olovenej batérie, druhý účinnosť premeny na 230 V. Príklad: čerpadlo AVANSA 25/6/180 na najvyššom stupni (93 W), zostava 500 W + 46 Ah: 46 × 12 × 0,64 ÷ (93 + 20) ≈ 3 h 08 min. S batériou 55 Ah vychádza 3 h 44 min, so 100 Ah 6 h 48 min a so 120 Ah (maximum pre model 500 W) 8 h 09 min. Výsledok je horný odhad – výrobca uvádza v priemere asi o šestinu kratšie doby, preto rátajte s rezervou zhruba pätiny.
Chcete, aby čerpadlo s príkonom 93 W bežalo 8 hodín? S rezervou pätiny rátajte s 9,6 hodiny: 9,6 × (93 + 20) ÷ (12 × 0,64) ≈ 141 Ah. To je už nad limitom modelu 500 W (120 Ah), takže zvolíte AVANSA 700 W s batériou do 150 Ah.
Podrobné príklady, tabuľky pre batérie 45 – 150 Ah a postup údržby batérie nájdete na stránke Výpočet zálohy, tému typu batérie rozoberá časť Aká batéria k zdroju patrí.
Orientačná doba zálohy pre jedno čerpadlo s príkonom 93 W (AVANSA 25/6/180 alebo 32/6/180 na najvyššom stupni) a vlastnú spotrebu zdroja 20 W.
| Model | Napätie batérie | Batéria v zostave | Záloha so zostavou | Max. kapacita batérie | Záloha s max. batériou |
|---|---|---|---|---|---|
| AVANSA 300 W | 12 V | 45 Ah | 3 h 04 min | 90 Ah | 6 h 07 min |
| AVANSA 500 W | 12 V | 46 Ah | 3 h 08 min | 120 Ah | 8 h 09 min |
| AVANSA 700 W | 12 V | 55 Ah | 3 h 44 min | 150 Ah | 10 h 12 min |
| AVANSA 1050 W | 24 V (2 × 12 V) | 2 batérie | podľa batérií v zostave | 2 × 120 Ah | 16 h 19 min |
Kapacitu batérií v zostave 1050 W nájdete pri produkte v e-shope; pri 2 × 100 Ah vychádza záloha cca 13 h 36 min.
Zadajte kapacitu svojej batérie a príkon čerpadla. Predvolené hodnoty zodpovedajú čerpadlu AVANSA 25/6/180 na najvyššom stupni (93 W) a batérii 55 Ah zo zostavy AVANSA 700 W.
Výpočet: kapacita (Ah) × napätie (V) × 0,8 (využiteľná kapacita olovenej batérie) × 0,8 (účinnosť premeny na 230 V) ÷ (príkon spotrebičov + vlastná spotreba zdroja). Výsledok je orientačný horný odhad – skutočná doba závisí od stavu a veku batérie, teploty a rozbehov čerpadla.

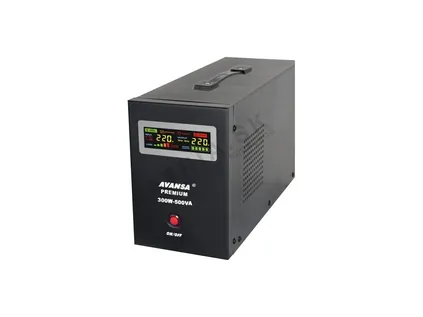

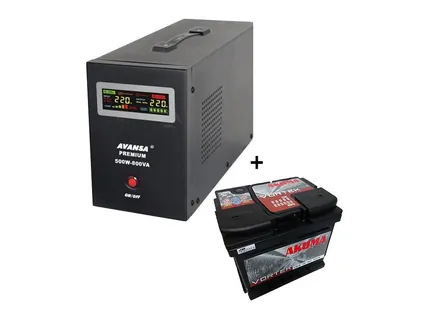

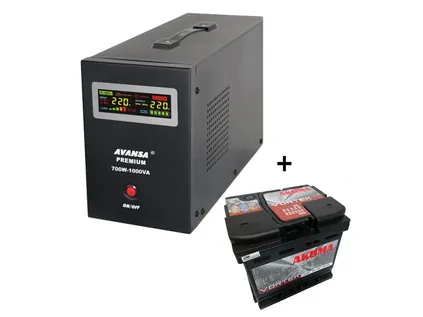

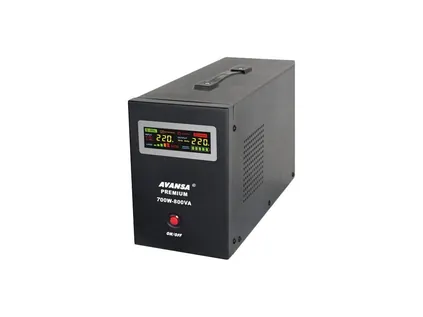

Samostatné zdroje sú bez batérie – tú dokúpite podľa požadovanej doby zálohy. Zostavy obsahujú zdroj aj sladenú olovenú batériu. Doba zálohy je orientačná pre čerpadlo 93 W.

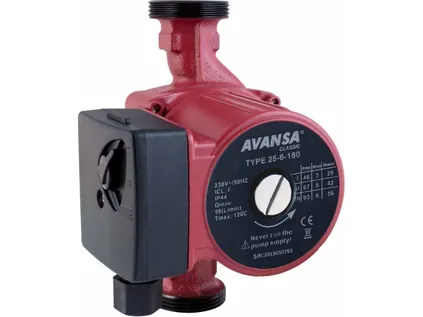

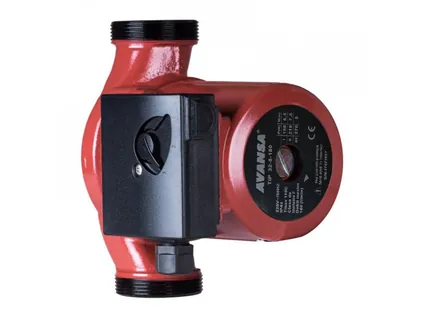

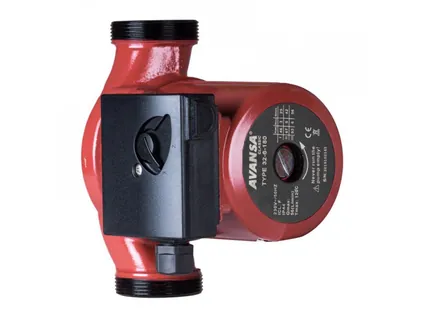

Trojrýchlostné obehové čerpadlá AVANSA s asynchrónnym motorom. Uvedený zdroj platí pre najvyšší stupeň čerpadla.
Postup zodpovedá tabuľkám vyššie – prejdite ho s papierom a údajmi zo štítkov čerpadla a kotla.
Na štítku čerpadla alebo v jeho dokumentácii nájdete príkon pre každý rýchlostný stupeň. Do výberu zdroja zadajte príkon najvyššieho stupňa, na ktorý možno čerpadlo prepnúť.
Ak čerpadlo spína prípojný termostat alebo riadiaca jednotka kotla, pripočítajte ich príkon zo štítku. Nič iné na zdroj nepridávajte.
Porovnajte súčet s odporúčaným súčtom modelov: 150, 250, 350 a 500 W. Ak je súčet blízko hranice alebo príkon elektroniky nepoznáte presne, zvoľte vyšší model (stĺpec s rezervou na rozbeh).
Rozhodnite, ako dlho má čerpadlo bežať, pridajte rezervu pätiny a v kalkulačke zistite kapacitu v Ah. Batéria nesmie presiahnuť limit modelu (90 / 120 / 150 Ah, pri 1050 W dve batérie po 120 Ah).
Zdroj zapojte v poradí batéria – sieť – spotrebiče a overte ho skúšobným výpadkom. Postup nájdete na stránke Zapojenie a bezpečnosť; elektroinštaláciu kotla nechajte na elektrikárovi.
| Chyba | Dôsledok | Ako to urobiť správne |
|---|---|---|
| Výber podľa VA namiesto W | zdroj nestačí na rozbeh čerpadla, pri preťažení sa vypne | porovnávať watty a odporúčaný súčet modelu |
| Príkon čerpadla na nižšom stupni, než na ktorom beží | podhodnotený zdroj aj doba zálohy | pre výber zdroja rátať s najvyšším stupňom |
| Na zdroji je čerpadlo, ale nie termostat | pri výpadku čerpadlo nezopne | napájať zo zdroja celý riadiaci reťazec |
| Zabudnutá vlastná spotreba zdroja (22 W) | kratšia záloha, než ukázal výpočet | pripočítať 20 – 22 W ku príkonu spotrebičov |
| Sčítanie kapacity pri sériovom zapojení (1050 W) | dvojnásobne nadhodnotená záloha | pri sérii sa sčíta napätie, kapacita zostáva (2 × 100 Ah = 24 V / 100 Ah) |
| Batéria nad limit modelu alebo gélová či lítiová | zdroj ju nenabíja správne | olovená batéria v rámci limitu 90 / 120 / 150 Ah |
| Na zdroji ďalšie spotrebiče | preťaženie a kratšia záloha | len čerpadlo a jeho riadenie |
| Zdroj nikdy nevyskúšaný | chyba sa ukáže až pri skutočnom výpadku | skúšobný výpadok po zapojení a pred sezónou |
Zásah do elektrického obvodu kotla, termostatu a čerpadla zverte elektrikárovi alebo kúrenárskemu technikovi.
Správne poradie je batéria – sieť – spotrebiče: najprv pripojíte batériu (červený kábel na plus, čierny na mínus), potom zasuniete zdroj do zásuvky 230 V s uzemnením a až nakoniec zapojíte čerpadlo. Zdroj zapnete podržaním tlačidla ON/OFF asi 4 sekundy a vyskúšate vytiahnutím kábla zo zásuvky.
Úplný postup s desiatimi krokmi, bezpečnostnými zásadami a tabuľkou signalizácie nájdete na stránke Zapojenie a bezpečnosť.
Údaje o zdrojoch, batériách a limitoch vychádzajú z technických údajov a návodov výrobcu, údaje o čerpadlách z ich technických parametrov. Príkon elektroniky kotla vždy zistite z jeho štítku. Návody a vyhlásenia o zhode:
Konkrétne technické normy na tejto stránke necitujeme – nie sú súčasťou overených podkladov výrobcu.
